Что такое 3D-Coverage?

Комплексный подход к планированию сигнального оповещения.

С методом трехмерного охвата пространства – 3D-Coverage от Pfannenberg проектирование систем аварийной сигнализации и оповещения становится проще и надежнее. Этот метод использует преимущества эффективной работы в данном пространстве, а не полагается исключительно на номинальные выходные данные, представленные в типовых спецификациях.

Целью 3D-Coverage является визуальное представление эффективной области охвата сигнального устройства, позволяющее обосновать его успешную реализацию в заданном пространстве.

Этот ценный подход помогает проектировщикам, руководителям проектов и специалистам, ответственным за безопасность определить системы сигнализации, которые гарантируют эффективные предупреждения безопасности для персонала.

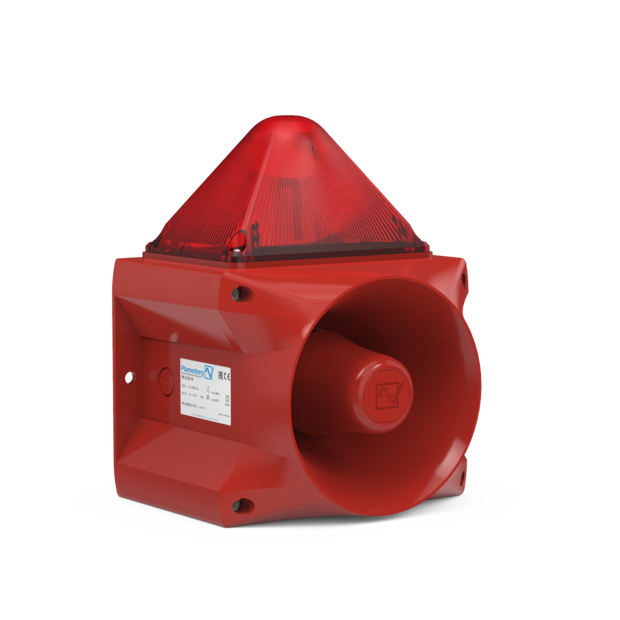

PA X-20-15 – Объем зоны покрытия световой сигнализации (A x B x C в метрах)

Укажите Предупреждение Внимание
красный
желтый
янтарный
синий
прозрачный
Чтобы просмотреть другие значения, выберите поле CLEAR SELECTION (ОТМЕНИТЬ ВЫБОР). Выберите необходимый цвет линз или уровни аварийного оповещенияс.

Показанные значения в основном предназначены для быстрой ориентации. Для точного и индивидуального расчета используйте Pfannenberg Sizing Software (PSS).

Pfannenberg показывает, чего могут достичь устройства сигнального оповещения.

Информация, традиционно содержащаяся в технических паспортах, не позволяет сделать какие-либо выводы о фактических характеристиках изделия в данном пространстве. Инновационный подход 3D-Coverage (метод трехмерного охвата пространства) предоставляет проектировщикам и руководителям служб техники безопасности информацию о размерах области, эффективно охватываемой устройством сигнализации.

3D-Coverage описывает максимальную площадь (AxBxC) области сигнализации.

Для звуковых оповещателей:

  • использование DIN-тона
  • требуемый уровень звукового давления 80, 85 и 90 дБ(А).

Для световых сигнальных устройств:

  • для устройств категории O
  • в следующих областях применения: индикация, предупреждение, тревога (в соответствии EN 54-23 интенсивность света не менее 0,4 лм/м2).

Восприимчивость имеет значение.

Уникальное преимущество 3D-Coverage заключается в том, что этот метод учитывает такие факторы, как уровень окружающего шума и интенсивность света, фокусируясь на том, в какой степени сигналы можно гарантированно увидеть и услышать. Это необходимое требование для безопасных решений сигнализации.

Идеальные характеристики.

Использование концепции 3D-Coverage позволяет определить сигнальные устройства с надлежащими характеристиками для обеспечения безопасности персонала в существующих условиях окружающей среды, что часто приводит к созданию наиболее экономичной системы с точки зрения количества устройств и затрат на установку.

Различия фактических эксплуатационных характеристик.

Метод 3D-моделирования зоны покрытия позволяет заблаговременно выявить отличия от фактических эксплуатационных характеристик, которые ранее не были обнаружены. Одной из частых причин опасного заниженного определения параметров является предположение о том, что звуковые оповещатели одного класса производительности имеют одинаковые передаточные характеристики в данном пространстве. На рисунке показано, насколько сильно может отличаться эффективная производительность.

Почему Pfannenberg лучше.

Производительность многих конструкций звуковых оповещателей сосредоточена на их возможностях в осевом (прямом) направлении, в то время как неадекватные уровни выходного сигнала в радиальном направлении (сбоку и вниз) часто упускаются из виду. Благодаря оптимизированной конструкции звуковых оповещателей Pfannenberg, распространение звука осуществляется над более широкой областью во всех направлениях.
